Pavimento radiante

PANEL AISLANTE TERMO FUSIONADO

COM PITÃO PEQUENO

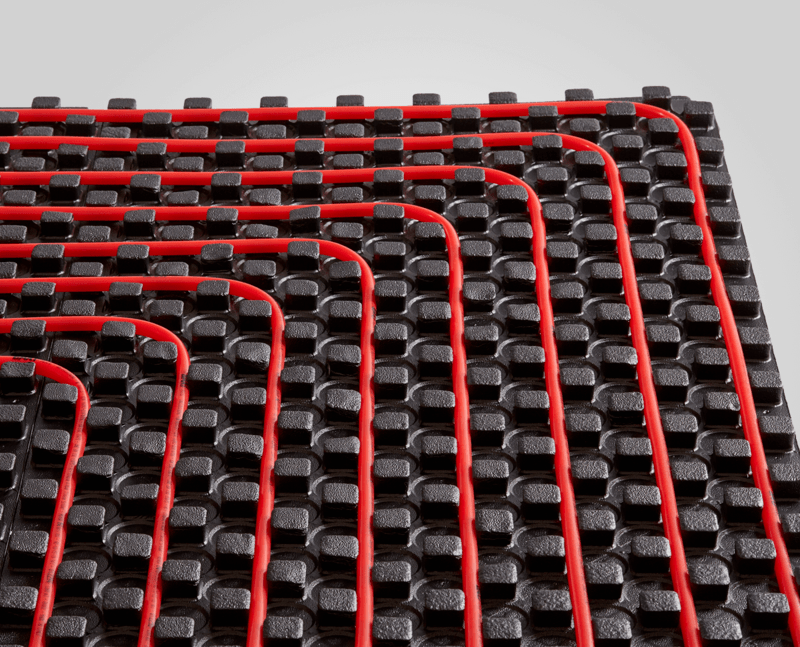

O pavimento radiante utiliza água a baixa temperatura para transportar e distribuir a energia através de tubos colocados sobre painéis isolantes instalados sob o pavimento. Uma solução de alta eficiência energética que lhe proporcionará elevado conforto na sua casa.

Manuais

Características

Isolamento térmico

O painel isolante termofundido é adequado para instalações de pavimento radiante para aquecimento e/ou arrefecimento.

Isolamento acústico

Com fonoabsorvência de 30 dB é insuperável no amortecimento do ruído.

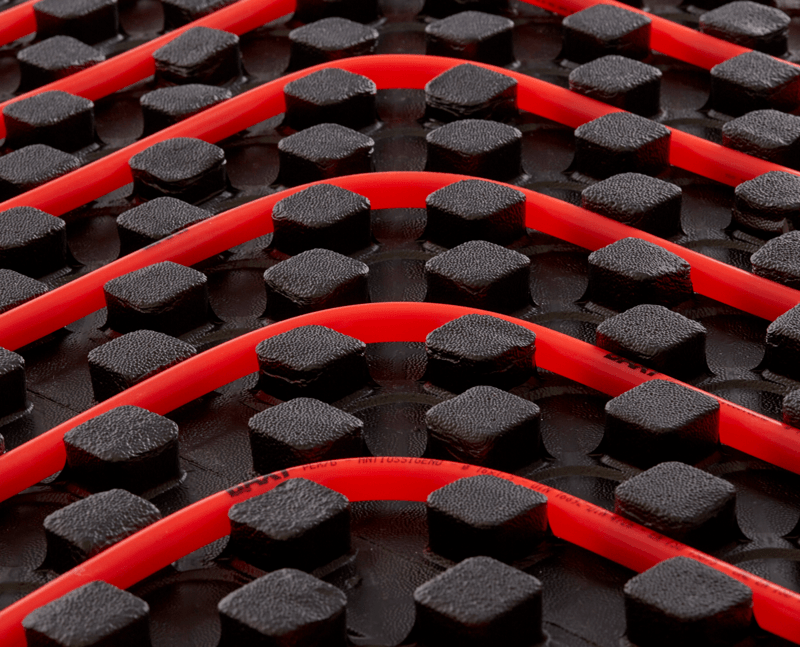

Pitões de tamanho pequeno

Apto para tubo Ø16-17 mm e passo 50 mm, ideal para instalações domésticas.

Ampla gama

Espessuras da base do painel de 20 a 62 mm para conseguir a resistência térmica de 0,75 m2K/W (limite mínimo estabelecido na norma EN 1264) até 2,00 m2K/W.

Painel multipitonado

O grande número de pitões facilita a fixação do tubo ao painel.

Ligação entre painéis reforçada

A união entre painéis realiza-se por junta de encaixe macho-fêmea com nervuras de reforço cada 10 cm.

Documentação

Catálogo-Tabela

Homologação

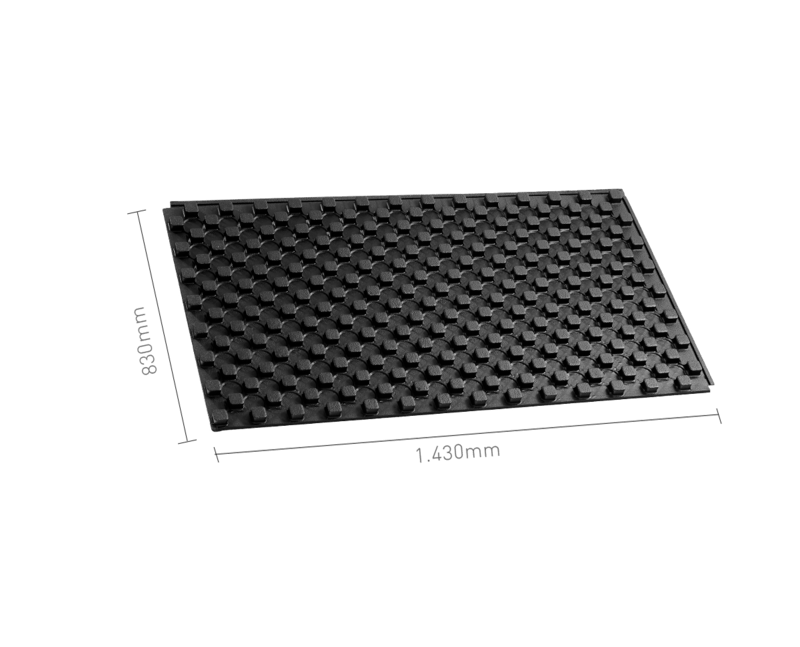

Dimensiones

Altura: 480 mm

Largura: 1.380 mm

Dados técnicos

	SR TFP 20	SR TFP 37	SR TFP 45	SR TFP 62
Âmbito de aplicação segundo UNE-EN 1264	Sobre local calefactado	Sobre espacio no calefactado >0ºC o terreno	Sobre espacio no calefactado >-5ºC	Sobre espacio no calefactado >-15ºC
Resistência térmica (m2·K/W)	0.75	1.25	1.5	2
Espessura da base (mm)	20	37	45	62
Espessura equivalente (mm)	26	43	51	68
Espessura total (mm)	45	62	70	87
